четверг, 5 июля 2018 г.

Обновление Toolbox

Обновлен Solidworks Toolbox 2012-2018 до версии 2.2.2

  • Добавлены кольца пружинные упорные плоские внутренние концентрические ГОСТ 13941-86;
  • Добавлены звездочки четырехрядные ГОСТ 591-69, исправлены ошибки.

Страница описания и загрузки

вторник, 29 мая 2018 г.

Ошибка загрузки Solidworks Toolbox 2017 SP3.0

Иногда при загрузке библиотеки Solidworks Toolbox 2017 SP3.0 появляется сообщение об ошибке

Проблема загрузки Solidworks Toolbox -LeninSW

Ошибка загрузки Solidworks Toolbox

У вас есть выбор:
  • Продолжить загрузку Toolbox и это может привести к сбою в работе Solidworks;
  • Отказаться от загрузки и продолжить нормально работать.

Эта ошибка было исправлена в обновлении Solidworks 2017 SP4.0

Если у вас установлено более ранняя версия сервис пака, то для решения этой проблемы вам необходимо удалить файл tb_default.sldedb, который находится по пути:

"C:\Users\Ваш пользователь\AppData\Roaming\SOLIDWORKS\SOLIDWORKS 2017\Toolbox\data".

После этого перезапустите Solidworks.

воскресенье, 13 мая 2018 г.

Исправление ошибки при импорте данных отверстий под крепеж в Solidworks Toolbox

В Solidworks 2018 появилась возможность экспортировать данные отверстий под крепеж и соответственно импортировать их в Solidworks Toolbox.

Загружаем Solidwork Toolbox конфигуратор

Запускаем конфигуратор Toolbox

Выбираем отверстия под крепеж

Выбор отверстий LeninSW

Настройка Toolbox


суббота, 28 апреля 2018 г.

Создание нового стандарта в SolidWorks Hole Wizard и Toolbox

Как создать собственные отверстия под крепеж на базе существующих?

 Данная статья описывает пошаговые действия  для создания отверстий по нужным размерам. Создадим новый стандарт и добавим тестовое дополнительное отверстия резьбы М12 для цековки.

Solidworks Toolbox измененный стандарт
Solidworks Toolbox измененный стандарт

понедельник, 2 апреля 2018 г.

Исправление Solidworks Toolbox 2018 (ГОСТ)

Те кто конвертировал Solidworks Toolbox ГОСТ до версии 2018, столкнулись с проблемой при использованиее инструмента "Отверстие под крепеж".

Большая часть ГОСТовских отверстий не работала (зенковки, цековки и др.) "Ошибка чтения таблицы данных GOST_DATA_SC1491" и др. Причиной тому изменение структуры таблиц базы данных отверстий. Конкретнее добавилось поле "Name to Match"  в таблицы данных для сверловки, зенковки, цековки, болтов и винтов. Если поле отсутствует, то Solidworks выдает ошибку чтения таблицы данных.

воскресенье, 15 октября 2017 г.

Автокрепеж в Solidworks

Solidworks - Smart Fastners
Автокрепеж
Smart Fastners

Одна из рутинных операций, часто оставляемой на последний момент - это вставка крепежа. Для упрощение этой операции можно пользоваться функцией "Автокрепеж" и очень рекомендую массивы, особенно хорош массив по компонентам (массив, управляемый массивом). В чем прелесть этого массива? Этот инструмент создает массив на основе существующего массива: кругового, линейного, по цепочке ...
Т.е. например надо  расставить крепеж на фланце, вставляете в одно отверстие необходимый крепеж, а потом используя массив по компонентам указываете массив с помощью которого эти отверстия создавались. В результате крепеж расставляется по всем отверстиям. Огромный плюс в этом, что при изменении в детали количества отверстий в массиве, в сборке автоматически меняется количество крепежа.  Автокрепеж это следующий шаг в автоматизации крепежа. Автокрепеж позволяет автоматически менять диаметр и длину крепежа при изменении сопрягаемых деталей.

четверг, 7 сентября 2017 г.

Особенность Solidworks Toolbox 2012 и выше.

С Solidworks 2012 была изменена архитектура Toolbox. Теперь тулбокс не зависит от базы данных "SWBrowser.mdb". Структура сохраняется в файле "ToolboxFiles.index". Это  повлекло за собой потерю возможности редактирования базы Toolbox. Осталось возможность произвести коррекцию данных через конфигуратор Toolbox, довольно ограниченную. Причем если с стандартами DIN, ISO и др. в силу своей специфики обозначения кол-во конфигураций не превышает максимальных значений обрабатываемых конфигуратором, то с ГОСТом дела обстоят намного хуже. Например в болтах  количество конфигураций зависит от диаметра, длин, исполнения, резьбы, направления резьбы, шага, допуска, материала, покрытия. При перемножении всех значений у некоторых деталей получается количество конфигураций (больше 250 000), которое конфигуратор не может обработать и редактирование возможно только для значений, которые попали в диапазон редактирования. Причем экспорт в таблицу Excel тоже не спасает, в таблицу попадает то кол-во, которой конфигуратор может обработать.
Допустимое количество конфигураций Solidworks Toolbox
Допустимое количество конфигураций


Количество конфигураций превышено 250 000 (первый конфигурации)
Количество конфигураций превышено 250 000 (первые конфигурации)


Количество конфигураций превышено 250 000 (последние конфигурации)
Количество конфигураций превышено 250 000 (последние конфигурации)

Как видите, в болте ГОСТ 7805 конфигураций столько, что конфигуратор смог считать только до резьбы M1,5. В элементах которые содержат обрабатываемое количество  конфигураций вы сможете менять значения. Для удобства лучше экспортировать данные в Excel, откорректировать и импортировать в Toolbox.
Экспорт, импорт конфигураций Toolbox в Excel
Экспорт, импорт конфигураций Toolbox в Excel





Кроме того если вы захотите добавить детали Toolbox версии до 2012 года, то напрямую это не удастся. Связано это с тем, что с 2012 года данные о возможных конфигурациях хранятся в файле детали, откуда её считывает конфигуратор Toolbox. Кроме того, с версии SW2016 база данных SWBrowser.mdb имеет другой формат SWBrowser.sldedb. Т.е. база данных SQL.  При обновлении Solidworks этот процесс происходит автоматически в процессе установки. Для обновления вручную необходимы файлы версий младше SW2012, база данных SWBrowser.mdb и утилиты Solidworks "Sldtoolboxupdater", "DatabaseConverter" и "UpdateBrowserData".



Порядок обновления Toolbox

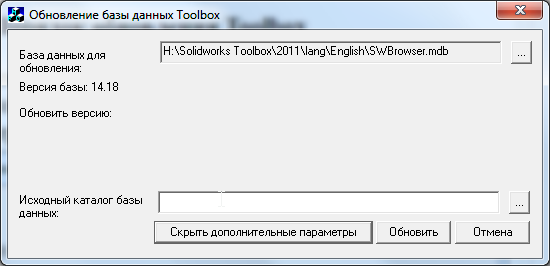

  1. Используя утилиту "Toolbox\data utilities\UpdateBrowserData" обновляем базу данных до актуальной версии. Не забывайте запускать утилиты с правами администратора.
    Обновление базы данных Toolbox
    Обновление базы данных Toolbox
    Указываем базу данных SW2011 и нажимаем "Обновить". Кнопка "Отобразить дополнительные параметры" позволяет выбрать базу  до которой будет происходить обновление.
    Указание исходного каталога
    Указание исходного каталога
  2. Если вы будете обновлять выше версии SW2015, то необходимо переконвертировать базу в формат базы данных SQL. Для этого предназначена утилита "Toolbox\data utilities\DatabaseConverter", которая переконвертирует в новый формат. Если же обновление до 2016 года, то этот шаг надо пропустить.
    Конвертирование базы данных в новый формат
    Конвертирование базы данных в новый формат
  3. Теперь заключительный шаг - конвертация файлов. Для этого предназначена утилита "UpdateBrowserData", которая находится в корне солида.
    Обновление файлов
Необходимо указать местоположение инсталляционных файлов Toolbox.  После этого можно запустить процесс обновления. Недостаток графического интерфейса в том, что нельзя указать каталог Toolbox, который необходимо обновить. Будет использоваться путь, который указан в настройках Solidworks. Таким образом надо запустить Solidworks и указать новое местоположение конвертируемых файлов. К счастью можно  использовать  командную строку. Для этого создаем простой командный файл (bat или cmd) со следующим содержанием:

"H:\Program Files\Solidworks 2012\SolidWorks\sldtoolboxupdater.exe" "H:\Convert toolbox" "Z:\Toolbox"
Первым указываем полный путь к утилите, потом путь к обновляемому каталогу и последним путь к инсталляционным файлам Toolbox. Запустив через некоторое время получим сконвертированный Toolbox.
Есть еще один секрет, его надо знать, перед конвертирование необходимо очистить папку "updates". После конвертирования в ней можно посмотреть лог конвертирования "UpdateLog". Есть еще моменты, но для разового обновления они не нужны.

Добавление в Toolbox файлов SW2012 и выше

Если же у необходимо добавить в Toolbox файлы SW2012 и выше, то тут все просто. Скопируйте файлы в каталог Toolbox  в папку Browser. Можно создать структуру каталогов если файлов много и различных ГОСТов. После этого необходимо удалить файл "ToolboxFiles.index" в папку Browser  и запустить солид. При подключении Toolbox произойдет индексация и создание файла ToolboxFiles.index.
Есть другой способ, через конфигуратор Toolbox. Для этого запустите "SldToolboxConfigure.exe" - "Настройка Toolbox" как записана эта утилита в меню "Пуск". В дереве стандартов щелкните правой кнопкой и создайте папку, в которую добавите нужные файлы. После создания структуры и добавления файлов сохранитесь. Поcле этого добавленные файлы появятся в Toolbox.

P.S. Эта статья является параллельным дополнением статьи

"Как обновить SOLIDWORKS 2015 Toolbox."

среда, 6 сентября 2017 г.

Ошибки Solidworks Toolbox и их исправление.

Есть несколько часто встречающихся ошибок Solidworks Toolbox:

  1. Failed to get writable document
  2. Unable to open read-only file
  3. Failed to  save Toolbox library: Access to the path is denied
  4. Ошибка чтения таблицы данных (Solidworks 2018)

Failed to get writable document

В этом случае необходимо проверить права доступа к каталогу Toolbox (по умолчанию C:\Solidworks Data можно посмотреть в настройках Toolbox)
Путь к Solidworks Toolbox
Путь к Solidworks Toolbox
Для этого щелкните правой кнопкой на каталог Toolbox-Свойства - вкладка Безопасность. Проверьте, чтобы у вашей учетной записи были права на запись и был снят атрибут для чтения. Ниже скрины, которые дают полный доступ.




Unable to open read-only file

При этой ошибке нужно в настройках конфигуратора Toolbox- "Настройки пользователя" поставить галочку "Изменить состояние документа только для чтения до записи"



Failed to  save Toolbox library:
Access to the path is denied

В третьем случае необходимо проверить права на запись у файла "ToolboxFiles.index", который находится в каталоге Toolbox - \Browser. Эта ошибка может появиться в версиях SW2012 и выше. Связано это с тем, что начиная с Solidworks 2012 тулбокс не зависит от  базы данных SWBrowser.mdb, а сохраняет структуру в файле "ToolboxFiles.index".

среда, 8 февраля 2017 г.

Библиотека Solidworks Toolbox 2012 - 2018 ГОСТ

Подключение
 Для использования библиотеки стандартных изделий Solidworks Toolbox её необходимо подключить. В меню добавления поставьте галочку Solidworks Toolbox Browser. Обратите внимание галочка слева (столбец "Активные добавления") отвечает за запуск библиотеки в текущей сессии, а галочка справа (столбец "Запуск") отвечает за запуск библиотеки постоянно.
adsbygoogle


 Библиотека Solidworks Toolbox ГОСТ содержит элементы:

  • Шпонки призматическая ГОСТ 23360-78;
  • Шпонки сегментная ГОСТ 24071-97;
  • Звездочки одно-,двух-,трех-,четырехрядные ГОСТ 591-69;
  • Кольца пружинные упорные плоские наружные эксцентрические ГОСТ 13942-86;
  • Кольца пружинные упорные плоские внутренние эксцентрические ГОСТ 13943-86;
  • Кольца пружинные упорные плоские наружные концентрические ГОСТ 13940-86;
  • Кольца пружинные упорные плоские внутренние концентрические ГОСТ 13941-86;

В моделях занесены свойства "Наименование_ВП" и "Обозначение_ДНП" для ведомости покупных изделий при работе с пакетом макросов SWPlus.
adsbygoogle

 Порядок установки:
 Запустите инсталлятор и следуйте указаниям мастера. В процессе установки произойдет переиндексация Solidworks Toolbox, это займет несколько минут. После окончания работы инсталлятора можно пользоваться Toolbox.




Обновления

 20.11.17
  •  Добавлены кольца пружинные упорные плоские наружные концентрические ГОСТ 13940-86;
  • Исправлены параметры звездочек и добавлены свойства для автоматического заполнения параметров в чертеже. Таблицу с автозаполняемыми параметрами можно скачать по ссылке.
16.01.18

Найдена причина из-за которой не происходила установка. Инсталяторы исправлены, перезалью 16.01.18 после 24 МСК.


05.07.18

  • Добавлены кольца пружинные упорные плоские внутренние концентрические ГОСТ 13941-86;
  • Добавлены звездочки четырехрядные ГОСТ 591-69, исправлены ошибки.

Скачать Solidworks Toolbox 2012-2018 ГОСТ


Блокировщик рекламы съел ссылку :(


Внимание


Если у вас есть другой тулбокс от SWR или еще какой-нибудь, но старой версии, его можно конвертировать. При конвертации в 2018 версию необходимо будет обновить таблицы отверстий.

пятница, 3 февраля 2017 г.

Библиотека проектирования для (Design Library) Solidworks 2012-2018 ГОСТ

Содержание библиотеки

  • Центровые отверстия по ГОСТ 14034-74 типов: А,B,C,E,F,H,R,T;
  • Шпоночные пазы для призматических ГОСТ 23360-78, ГОСТ 29175-91(низкие) и сегментных шпонок ГОСТ 24071-97 ;
  • Канавки для колец пружинных упорных плоских ГОСТ 13943-86;
  • Канавки для шайб упорных ГОСТ 11648-75;
  • Канавки для уплотнительных колец круглого сечения для гидравлических и пневматических устройств ГОСТ 9833-73;
  • Проточки выходов из резьбы тип 1 ГОСТ 10549-80.
  • Проточки выходов шлифовальных кругов тип 1 ГОСТ 8820-69 - тестируется.

В версии 1.3 исправлены проточки выходов из резьбы и канавки, теперь работает корректно вне зависимости от направления. Откорректированные все элементы зависящие от направления.  Добавлены шпоночные пазы для низких шпонок, а также пазы для втулок, кроме того для втулок добавлен пробный вариант пазов работающих на уравнениях, т.е. при изменении диаметра размеры меняются автоматически. В варианте с уравнениями недоступны два варианта пазов 8х7 и 25х14.

воскресенье, 22 января 2017 г.

Библиотека SolidWorks Toolbox Элементы 2012-2018 (ГОСТ)




Библиотека Solidworks Toolbox Элементы ГОСТ
Библиотека Solidworks Toolbox Элементы ГОСТ



Эта библиотека не Toolbox со стандартными изделиями. Эта библиотека появляется при подключении в Дополнениях меню Solidworks Toolbox (Solidworks Toolbox Browser - это как раз стандартные изделия).

В стандартной библиотеке содержатся различные вспомогательные утилиты такие как расчет балок, кулачки и пр. Очень полезная вещь, но с маленьким недостатком: нет ГОСТовских стандартов. Пришло время обратить внимание на нее. Первая версия этой библиотеки включает в себя такие элементы, как наружные и внутренние канавки для концентрических и эксцентрических стопорных колец по ГОСТ 13940-86 и ГОСТ 13941-86, а также для упорных быстросъемных шайб ГОСТ 11648-75.

вторник, 6 декабря 2016 г.

Утилита "Установка свойств элемента"

Наверно те, кто изменял  детали из стандартного Solidworks Toolbox, замечали  неприятную замену измененной детали Toolbox, на исходную. Я это заметил когда использовал звездочку из стандарта  DIN. После пересохранения звездочки как копии, изменении её и  вставки в сборку все было хорошо. На следующий день после загрузки сборки, вместо модифицированной звездочки из стандартна DIN, оказалась стандартная деталь из Solidworks Toolbox. Чтобы проверить догадку я создал другую сборку и вставил туда измененную деталь DIN-овской звездочки, сохранил сборку и перезагрузил сборку. Деталь заменилась на стандартную из  Solidworks Toolbox.

понедельник, 28 ноября 2016 г.

Как обновить SOLIDWORKS 2015-2018 Toolbox. (Manually Updating SolidWorks Toolbox)

Обновление SOLIDWORKS 2015 Toolbox
Исходные данные:
  • Установлен Solidworks 2012x64
  • Установлен Solidworks 2015x64
Необходимо переконвертировать Solidworks Toolbox 2012 в Toolbox2015 с сохранением функциональности Solidworks Toolbox 2012.

Для конвертации Solidworks Toolbox необходимо сделать следующие шаги:
1. Скопируйте предыдущую базу Solidworks Toolbox (в конкретном случае версия 2012) в место положения Solidworks Toolbox 2015. Путь расположения базы Solidworks Toolbox 2012 можно посмотреть в настройках Solidworks. Путь по умолчанию C:\SolidWorks Data. В данном случае база Solidworks Toolbox 2012 располагается по пути E:\SolidWorks Data и копируем мы ее на диск D:\. Расположение базы данных Solidworks Toolbox 2015 будет D:\SolidWorks Data.



2. Запускаем Solidworks 2015 и в настройках указываем путь к Toolbox

3. Нажимаем ОК и получаем ошибку
