Исправление ошибки при импорте данных отверстий под крепеж в Solidworks Toolbox

В Solidworks 2018 появилась возможность экспортировать данные отверстий под крепеж и соответственно импортировать их в Solidworks Toolbox.

Загружаем Solidwork Toolbox конфигуратор

Запускаем конфигуратор Toolbox

Выбираем отверстия под крепеж

Выбор отверстий LeninSW

Настройка Toolbox


Выбираем стандарт, в нашем случае это скопированный ГОСТ
Открываем нужный стандарт- LeninSW

Выбор стандарта

Выбираем таблицу отверстий
Избираем таблицу с цилиндрическими отверстиями -LeninSW

Выбираем цилиндрические отверстия

Если стрелки открывающей меню не видно, перетягиваем границу столбца вправо
Отображение меню-LeninSW

Раздвигаем границу столбца

Экспортируем данные в файл Excel
Экспортирование в файл - LeninSW

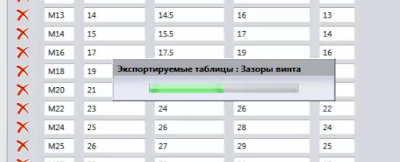

Экспорт данных

Передача данных - LeninSW

Экспортирование


Сразу импортируем полученный файл обратно в Solidworks Toolbox
Передача данных обратно в Solidworks Toolbox

Импорт данных

Файл конфигураций -LeninSW

Полученный файл


Получаем ошибку
Проблема при импорте -LeninSw

Ошибка импорта

В поле "Ожидаемое значение" - "Зазоры винта", а "Текущее значение" - "Лист1". Т.е. конфигуратор ожидал лист "Зазоры винта", а вместо него в файле "Лист1". Открываем файл, который мы экспортировали и видим, что действительно "Лист" вклинился между таблицами.

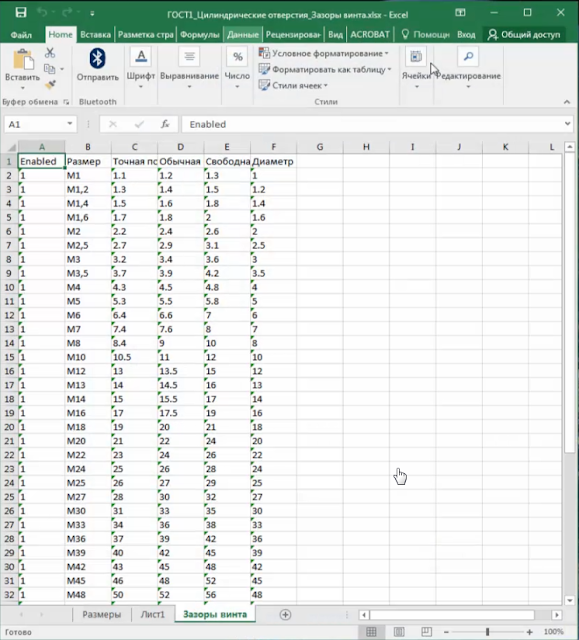

Ошибочный лист -LeninSW

Файл экспорта

Удаляем лишний лист

Убираем ненужный лист -LeninSW

Удаление

Сохраняем файл и пробуем обратно импортировать
Получившийся импорт файла -LeninSW

Успешный импорт

Выбираем "Заменить существующие таблицы данных" Наша цель была выявить способ устранения ошибки, а не добавление новых данных.

В процессе импорта других ГОСТовских таблиц появляется еще одна ошибка. Об её исправлении в следующей статье.
